W erze rosnącej złożoności instalacji niskiego napięcia (NN) i wymogów efektywności pracy, kluczowe znaczenie ma wybór komponentów, które łączą najwyższą niezawodność z ergonomią montażu. Projektanci i instalatorzy nie mogą już sobie pozwolić na kompromisy między bezpieczeństwem, zgodnością z normami a oszczędnością cennego miejsca w rozdzielnicach.
Spis treści
Firma MOREK, jako ceniony dostawca wysokiej jakości produktów elektrotechnicznych wytwarzanych w Europie, odpowiada na te wyzwania. Nasze portfolio obejmuje m.in. uniwersalne złącza Al/CU z serii OTL, bloki dystrybucyjno-rozdzielcze, elastyczne izolowane szyny MOFLEX oraz zaawansowane złącza ze zrywalnymi śrubami. Dziś skupiamy się na nowej serii 5-polowych złącz OTL AL/CU, która definiuje nowe standardy w nowoczesnych układach dystrybucji mocy.
- Oszczędność czasu i miejsca: 1 mocowanie, 5 połączeń
Seria 5-polowych złącz OTL MOREK została zaprojektowana, aby maksymalnie uprościć montaż i zarządzanie przestrzenią w rozdzielnicach i systemach zasilania. Jedno złącze OTL = komplet torów zasilających: L1, L2, L3, N oraz PE bez konieczności stosowania wielu pojedynczych złącz co czyni je kompletnym elementem rozdzielnicy.
Dla profesjonalistów oznacza to realną i mierzalną poprawę efektywności pracy:
- Integracja zamiast segmentacji: 5-polowe złącza OTL zastępują pięć oddzielnych złącz, co znacznie redukuje ilość montowanych elementów w szafie sterowniczej.
- Ergonomia i szybkość: Zastosowanie 5-polowej konstrukcji ogranicza liczbę powtarzalnych czynności montażowych do 80%.
- Kompaktowa i lżejsza budowa: Dla przykładu, złączka OTL16-5x to do 19% niższy profil i 9% węższa budowa w porównaniu do standardowych rozwiązań, zwalniając tym samym cenne miejsce na szynie DIN. Dodatkowo, nowa konstrukcja jest około 15% lżejsza w porównaniu do zestawu pięciu pojedynczych złączy zapewniając mniejszą masę układu i lepszą ergonomię podczas instalacji.
To rozwiązanie, doceniane w automatyce przemysłowej, systemach PV, stacjach ładowania pojazdów elektrycznych i zaawansowanych instalacjach domowych, pozwalające na przyspieszenie prac instalacyjnych bez utraty bezpieczeństwa i rygoru technicznego.
- Potwierdzona niezawodność i bezpieczeństwo
W sektorze elektrotechnicznym, trwałość i jakość połączenia jest równie ważna jak jego parametry prądowe. Złącza OTL stanowią synonim bezpieczeństwa, dzięki zaawansowanym rozwiązaniom materiałowym:
|
Cecha Techniczna |
Opis i Korzyść dla Instalatora |
|
Uniwersalne połączenie Cu/Al |
Możliwość bezpośredniego łączenia przewodów miedzianych i aluminiowych, eliminująca ryzyko korozji galwanicznej. |
|
Części prądowe |
Wykonane ze zoptymalizowanego stopu aluminium, pokrytego warstwą cyny. Gwarantuje to stabilne parametry elektryczne i długotrwałą ochronę powierzchni stykowych. |
|
Pasta kontaktowa |
Fabrycznie naniesiona pasta chroni styki przed utlenianiem, poprawiając przewodność w krytycznym punkcie styku. |
|
Obudowa |
Poliamid PA66-V0 (klasa palności UL94 V0) zapewnia maksymalne bezpieczeństwo pożarowe. |
|
Klasa ZWARCIOWA A |
Wszystkie modele posiadają Klasę A w zakresie odporności zwarciowej i przeciążeń dynamicznych, potwierdzoną testami i pełną zgodnością z europejskimi normami EN. |
|
Stopień ochrony |
IP20 gwarantuje ochronę przed przypadkowym dotykiem części czynnych. |
- Gama produktów: Od automatyki do energetyki
5-polowa seria OTL oferuje kompleksowe pokrycie zapotrzebowania na połączenia od 1,5 mm² aż po 95 mm².
Wszystkie modele obsługują wysokie napięcia robocze: 1000 V AC / 1500 V DC.
|
Model Złącza |
Zakres Przekrojów Przewodów |
Prąd Znamionowy |
Typowe Zastosowanie |
|
OTL16-5x MAA5016A10/A11 |
1,5–16 mm² |
82 A (Cu) / 75 A (Al) |
Automatyka, rozdzielnice pomocnicze, instalacje domowe |
|
OTL35-5x MAA5035A10 |
2,5–35 mm² |
135 A (Cu) / 120 A (Al) |
Instalacje o średniej mocy, rozdzielnice przemysłowe |
|
OTL50-5x MAA5050A10 |
1,5–50 mm² |
160 A (Cu) / 145 A (Al) |
Rozdzielnice NN, systemy PV i przemysł, stacje EV |
|
OTL95-5x MAA5095A10 |
6–95 mm² |
245 A (Cu) / 220 A (Al) |
Energetyka, przemysł dużej mocy, duże farmy PV, stacje EV |
- 4. OTL95-5x MAA5095A10: Jedyny taki na rynku!
Na szczególną uwagę zasługuje flagowy model OTL95-5x MAA5095A10. Przy przekroju 6–95 mm² i prądzie znamionowym do 245 A dla miedzi jest to jedyna taka 5-polowa złączka o przekroju 95 mm² na rynku. Dedykowana do najbardziej wymagających zastosowań w energetyce, przemyśle ciężkim oraz wielkoskalowych instalacjach fotowoltaicznych, gdzie wymagane są najwyższe standardy i pełna niezawodność.
- Uniwersalne 5-polowe złącza OTL AL/CU – najważniejsze cechy

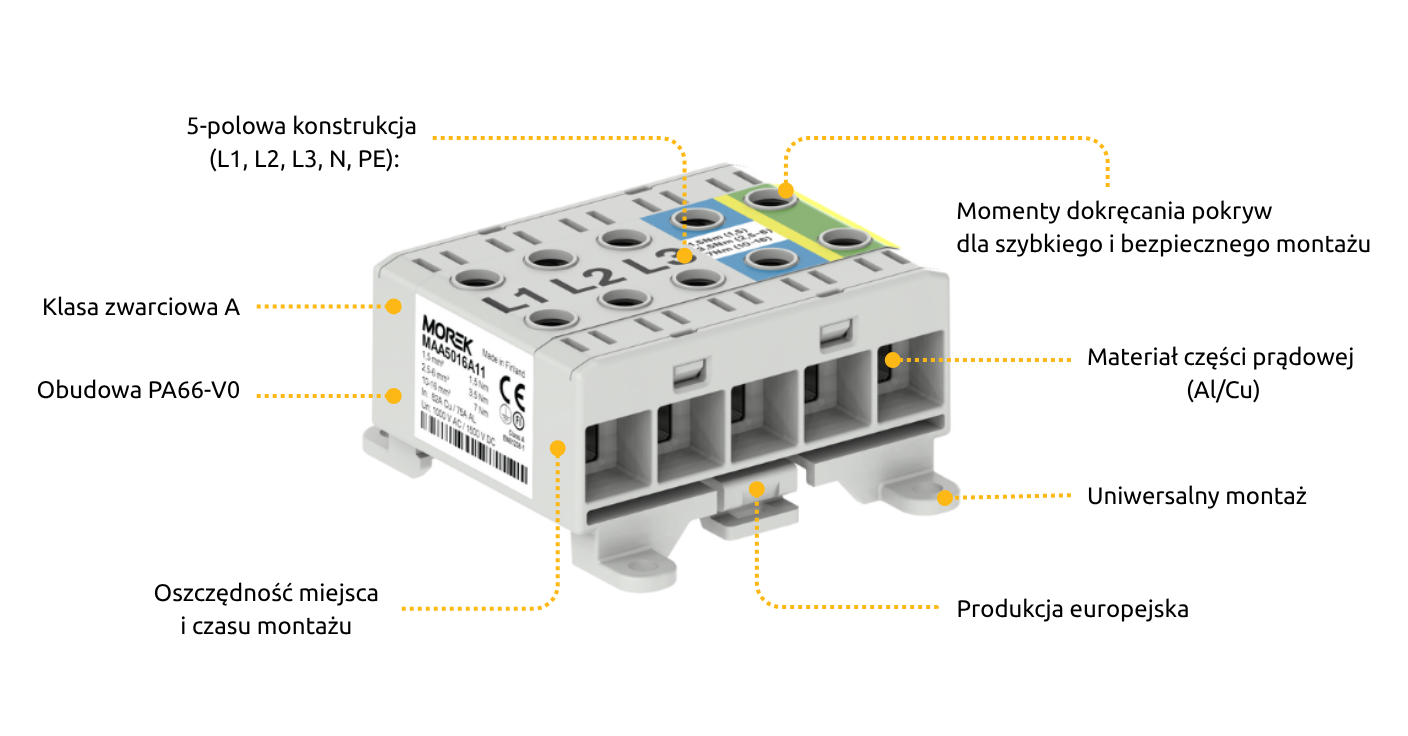

Poniższy schemat ilustruje kluczowe elementy konstrukcyjne, które decydują o przewadze złącz OTL na rynku
- 5-polowa konstrukcja (L1, L2, L3, N, PE): Jedno złącze do pełnej dystrybucji zasilania, redukujące liczbę elementów montażowych.
- Materiał części prądowej (Al/Cu): Stop aluminium pokryty cyną, zintegrowany z fabryczną pastą kontaktową dla maksymalnej przewodności i ochrony przed utlenianiem.
- Obudowa PA66-V0: Niepalny poliamid, gwarantujący najwyższą klasę bezpieczeństwa pożarowego (UL94 V0).
- Klasa Odporności A: Potwierdzona odporność zwarciowa i przeciążeniowa, zgodna z normami EN.
- Oszczędność miejsca i czasu montażu 1 montaż 5 połączeń
- Uniwersalny montaż: Możliwość montażu na standardowej szynie DIN lub bezpośrednio do podłoża za pomocą śrub, zapewniając elastyczność instalacji.
- Produkcja Europejska: Gwarancja precyzyjnej kontroli jakości i pełnej zgodności z europejskimi standardami.
- Miejsca na oznaczniki komponentów na okładkach
- Momenty dokręcania pokryw dla szybkiego i bezpiecznego montażu
Podsumowanie
Seria OTL 5-polowa od MOREK to inwestycja w wydajność, bezpieczeństwo i przyszłościową architekturę instalacji elektrycznej. Produkty wyprodukowane w Europie spełniają najbardziej rygorystyczne normy, a ich innowacyjna konstrukcja pozwala na znaczące skrócenie czasu pracy i optymalne wykorzystanie przestrzeni w rozdzielnicy.
Nie czekaj na jutro!
Wybierz OTL i przekonaj się, jak jeden komponent może zrewolucjonizować Twoje projekty!
